平成30年度に公表された技能試験候補問題「10問題」とその詳しい解説(複線図・展開図の描き方、ケーブル切断寸法、作業の手順、減点ポイント、完成参考写真)を全ての問題でフルカラーで解説しています。
この中から出題される「候補問題」を繰り返し勉強することで技能試験の準備は万端です。
平成30年度 第一種電気工事士技能試験 受験の手引き
平成30年度公表された候補問題
これだけはマスタしよう 配線図・施工法研究

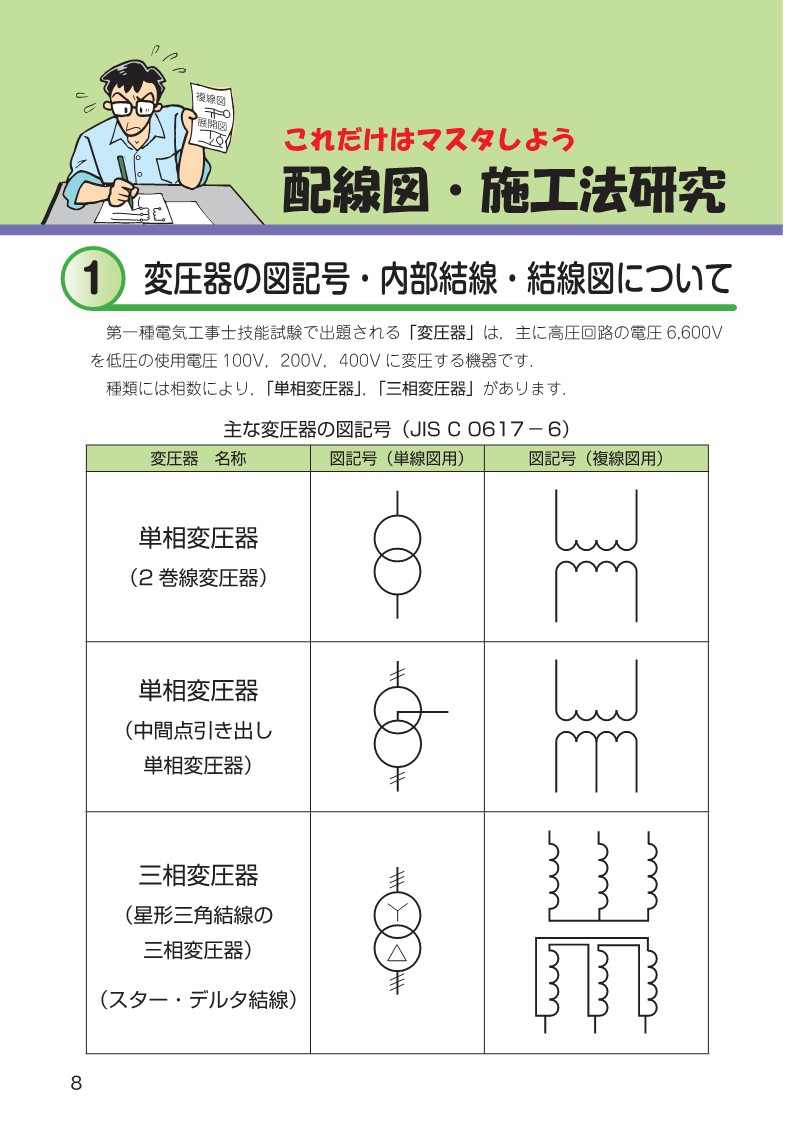

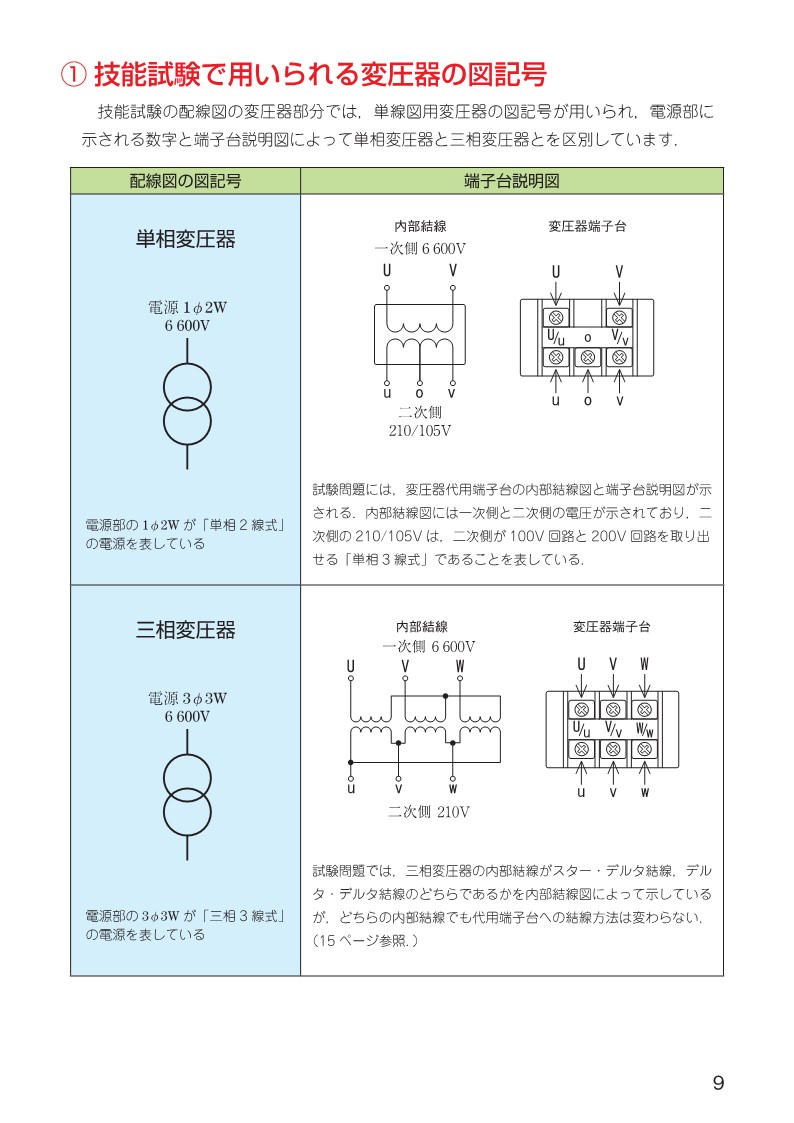

変圧器の図記号・内部結線・結線図について

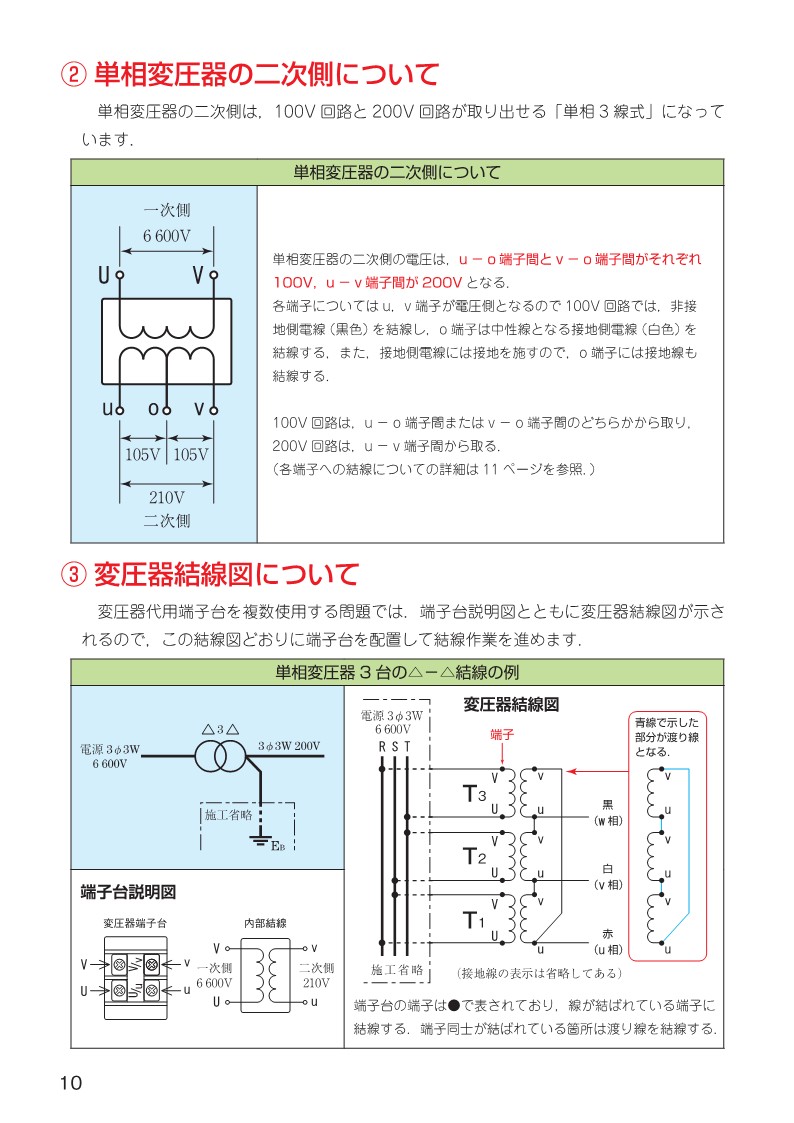

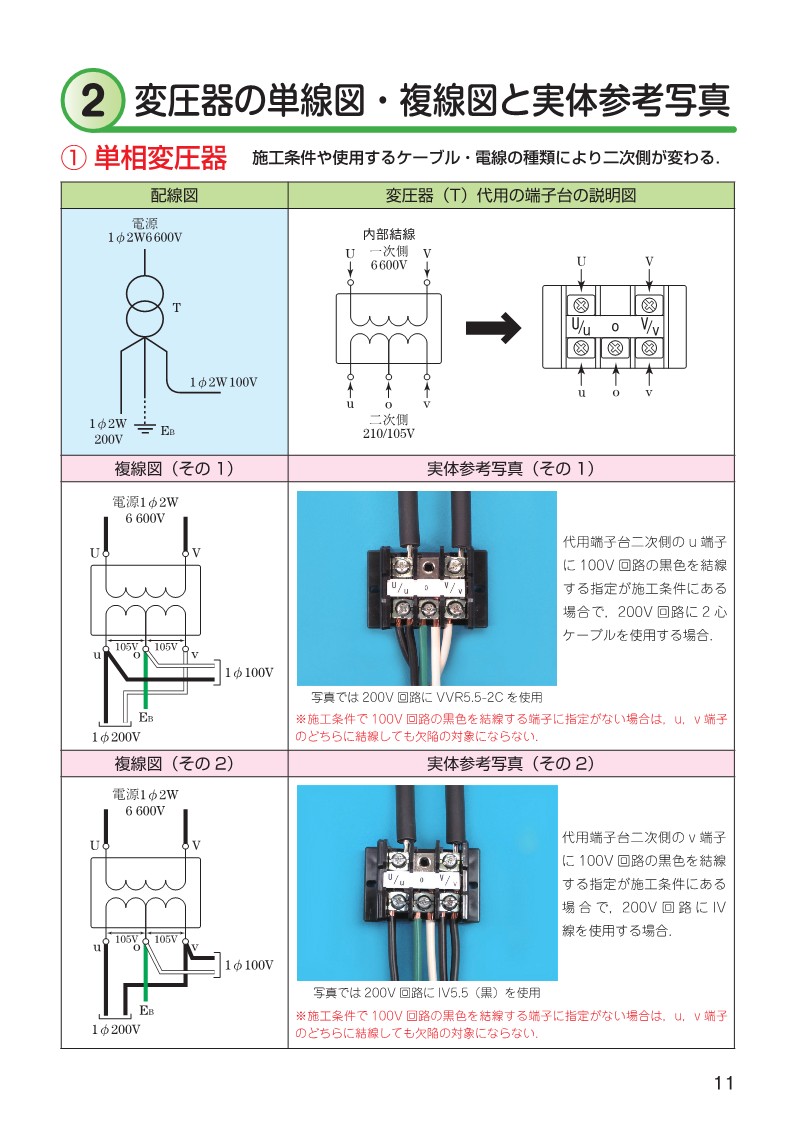

変圧器の単線図・複線図と実体参考写真
単相変圧器代用端子台の一次側結線
計器用変圧器(VT)について

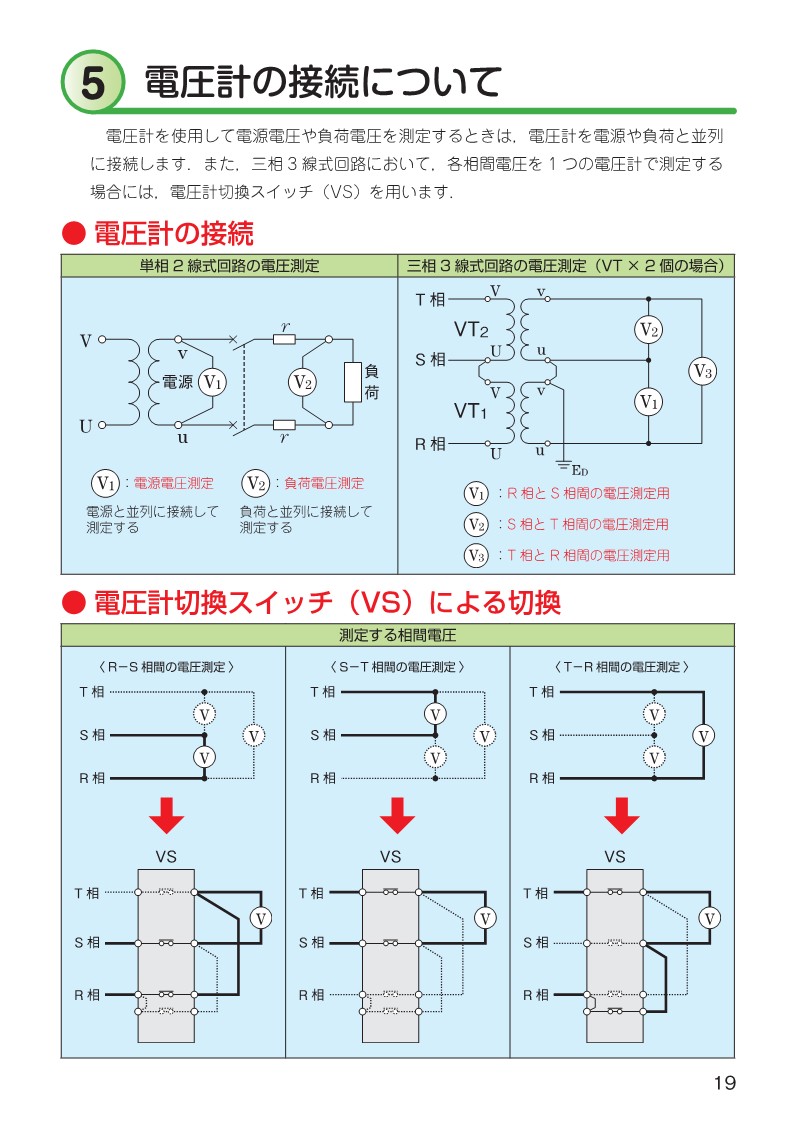

電圧計の接続について

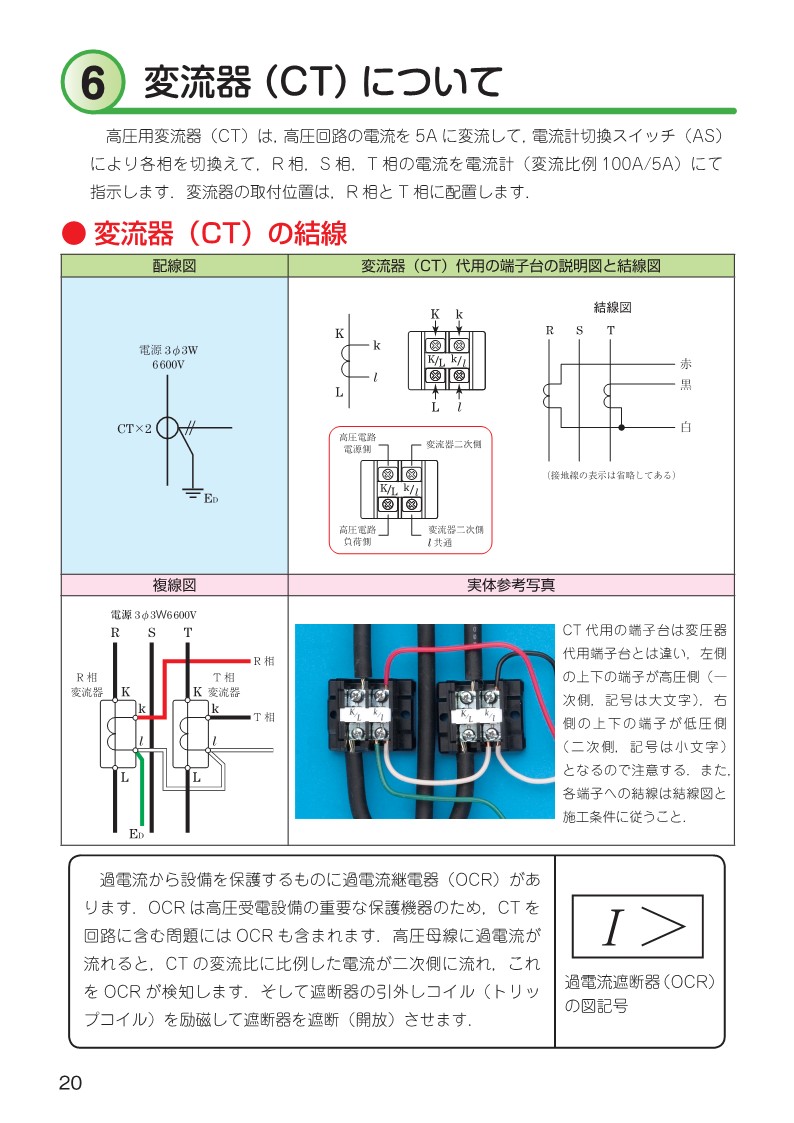

交流機(CT)について
電流計の接続について
電磁接触器(MC)について
熱動継電器(サーマルリレー)について
電磁開閉器の展開接続図(制御回路例)

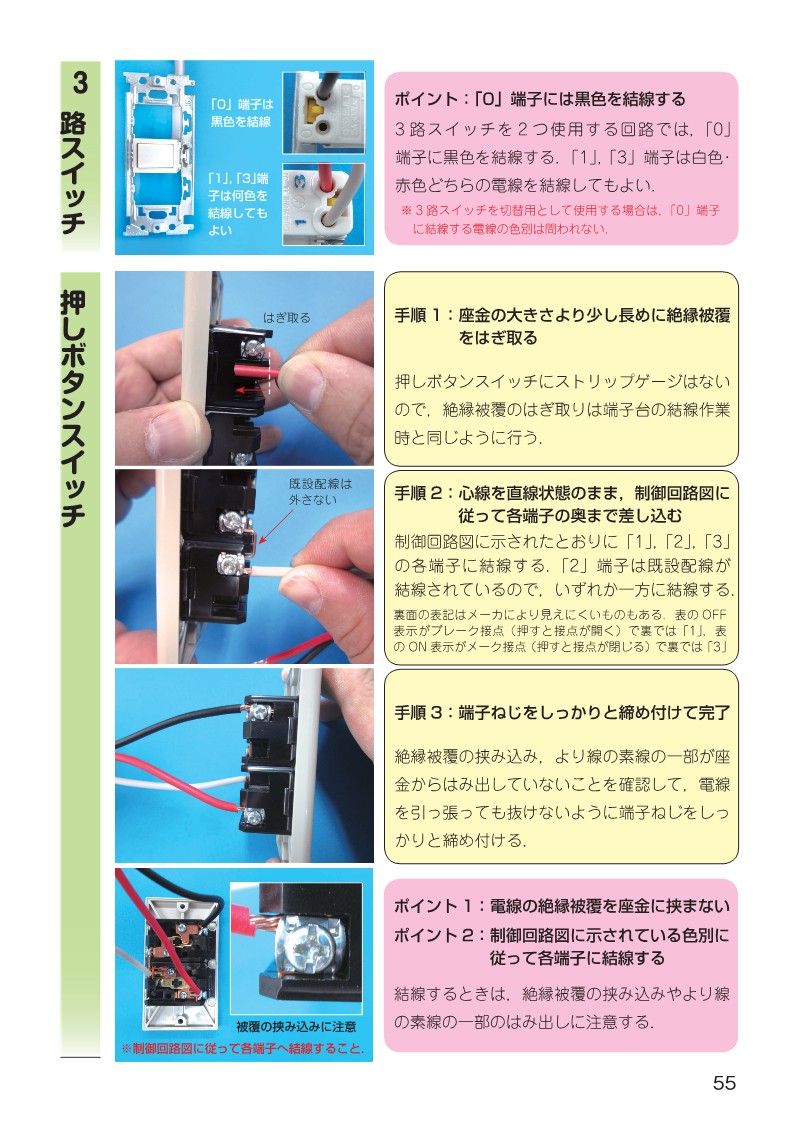

押しボタンスイッチについて
タイムスイッチ(TS)について
自動点滅器について
配線用遮断器について
片切スイッチと両切スイッチについて
3路スイッチについて
4路スイッチについて
パイロットランプについて
200V接地極付コンセントについて
展開接続図の読み取り方について
配線図におけるケーブル表記について
三相電源の各相の記号について
これだけはマスタしよう 候補問題で必要な重要作業の研究

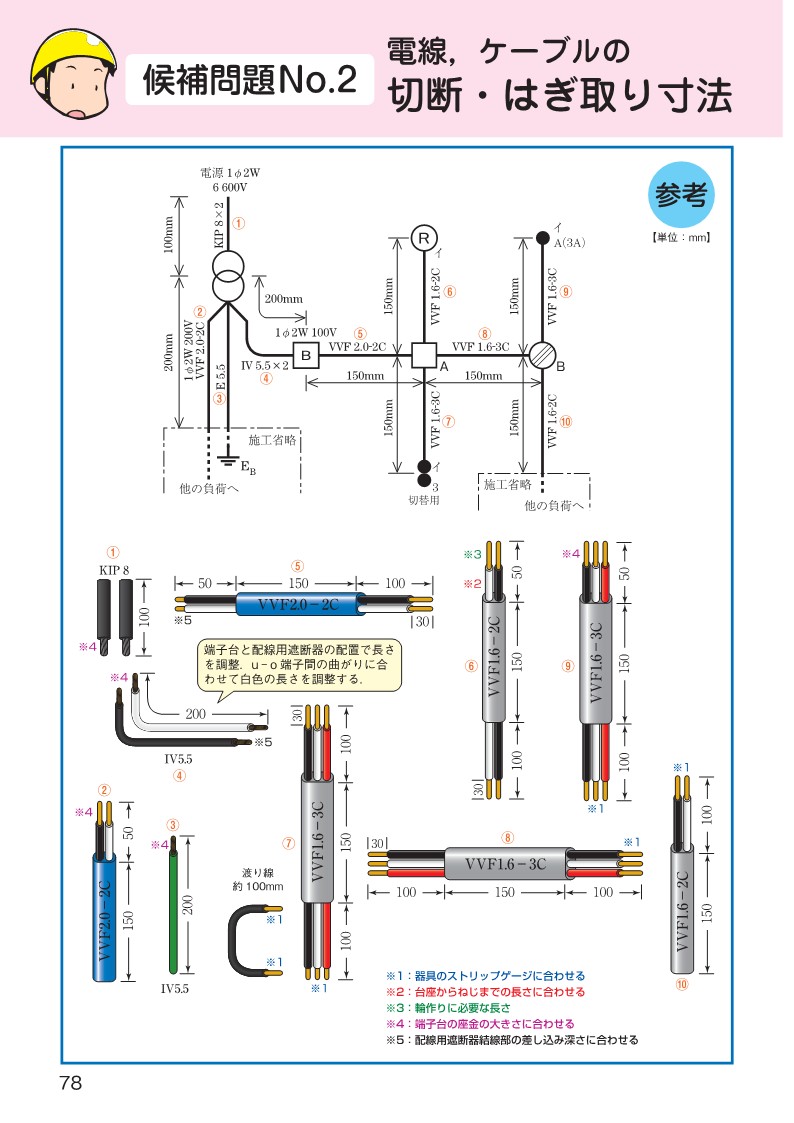

基本的なケーブルの寸法取りとはぎ取り

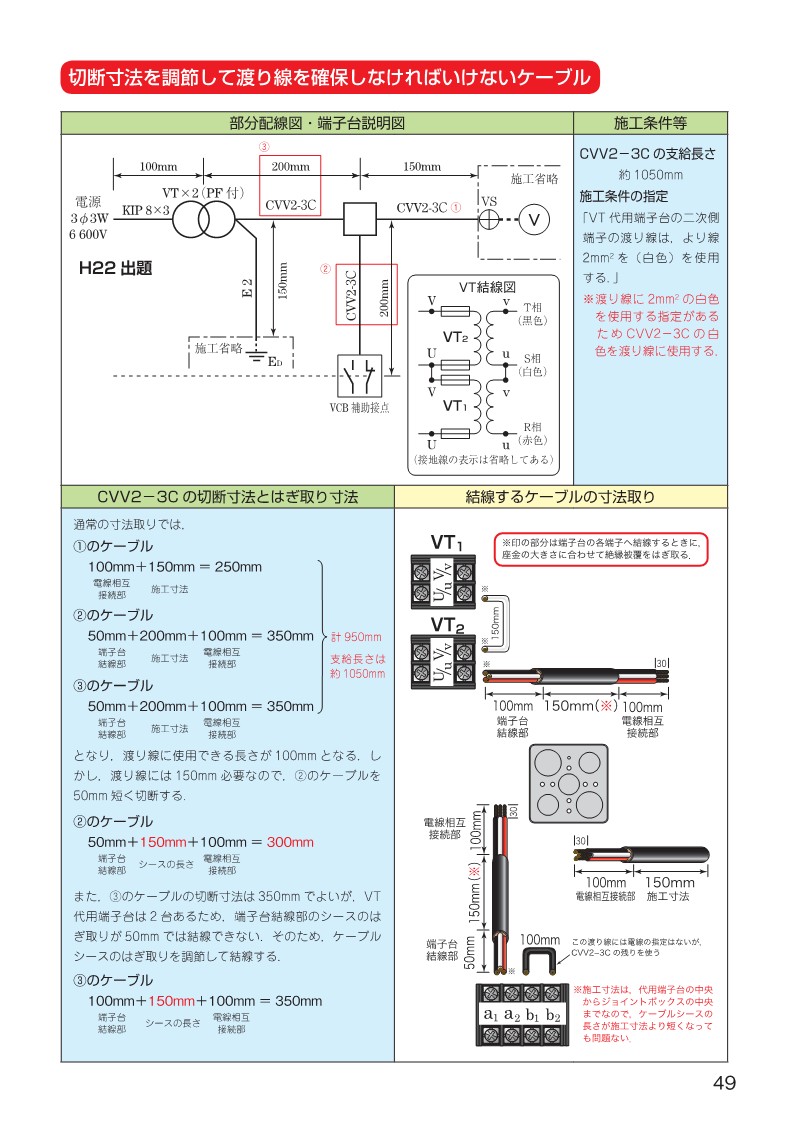

変圧器代用端子台部分の寸法取り

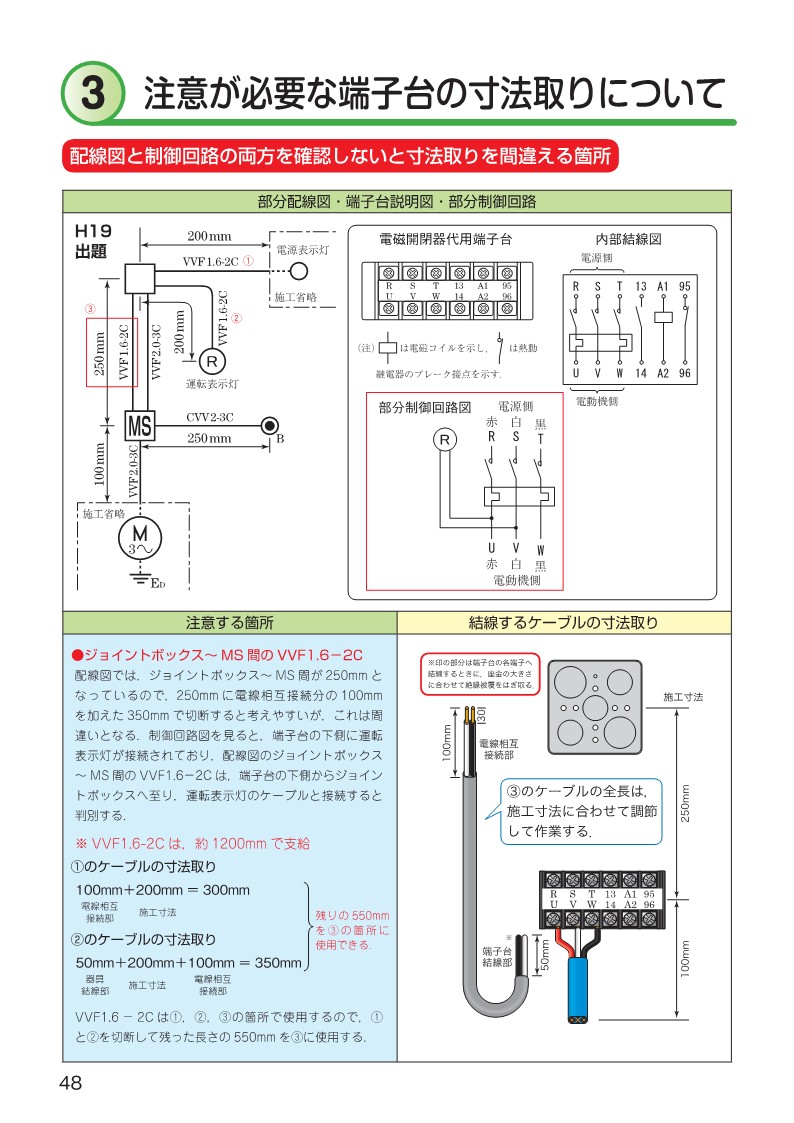

注意が必要な端子台の寸法取りについて
電工ナイフによるケーブルの加工

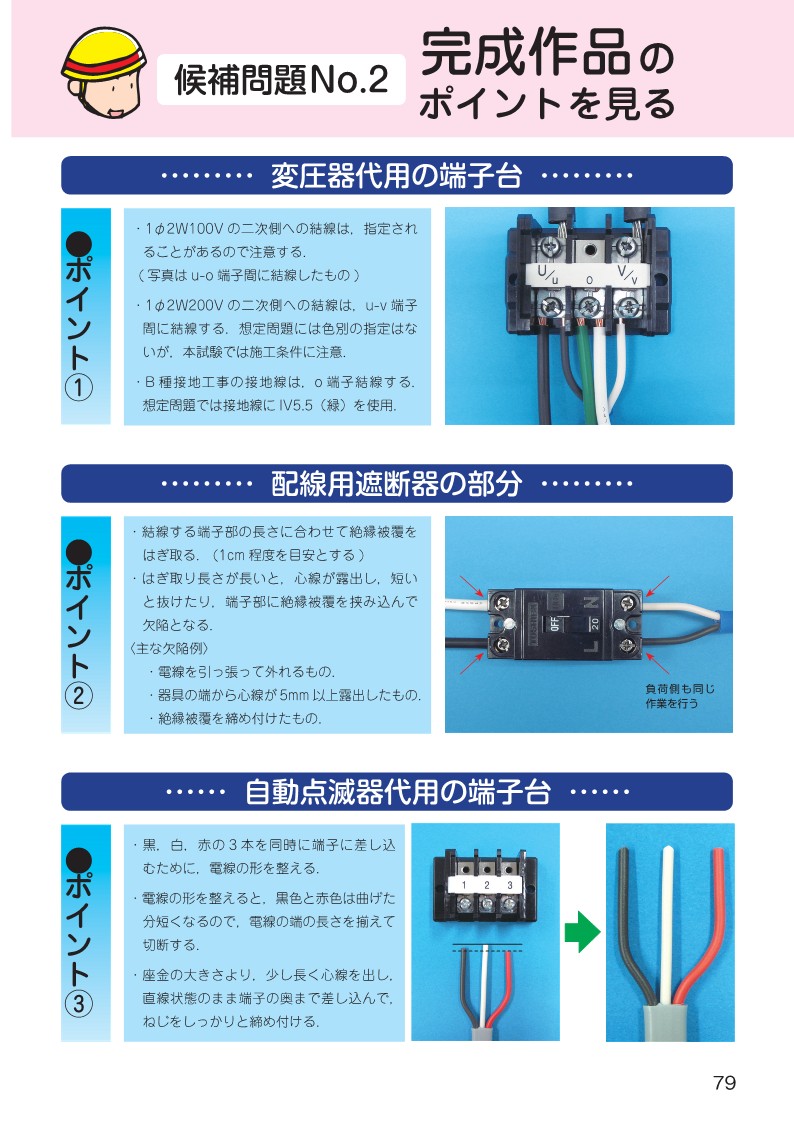

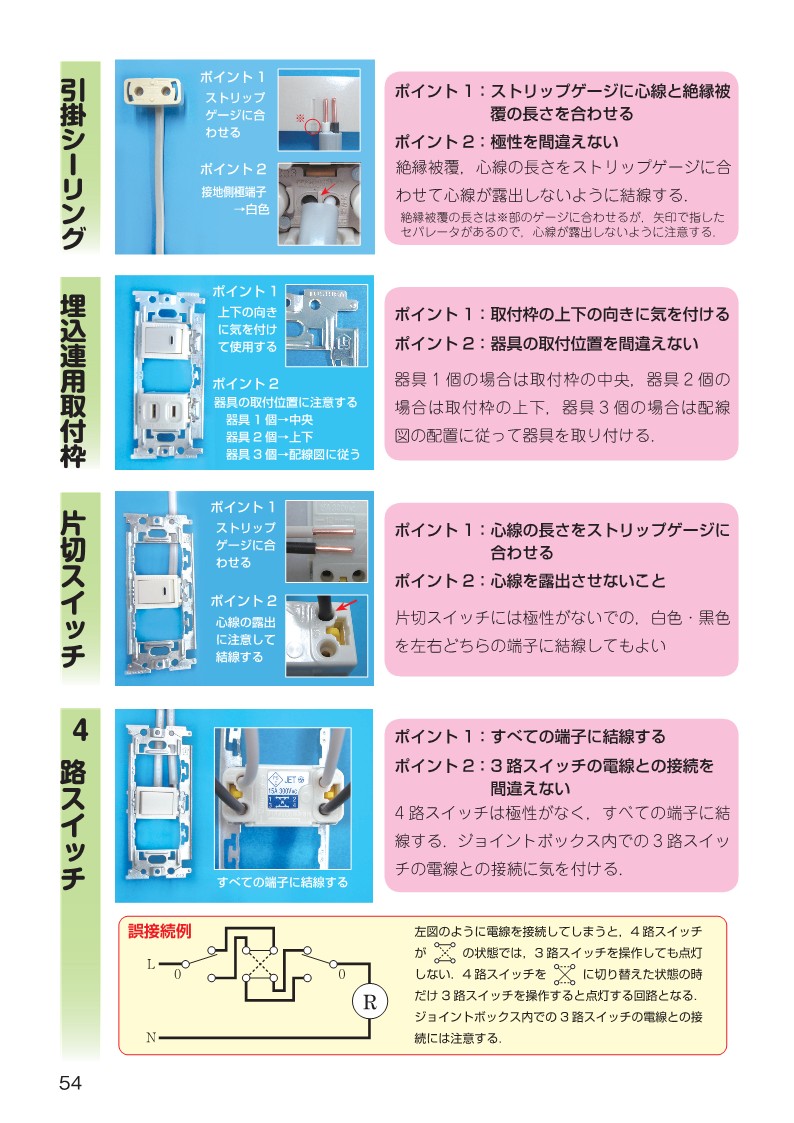

各作業の重要ポイントと作業手順
リングスリーブの種類と刻印マーク
圧着接続を間違えた場合の対処法
本書で使用している器具について

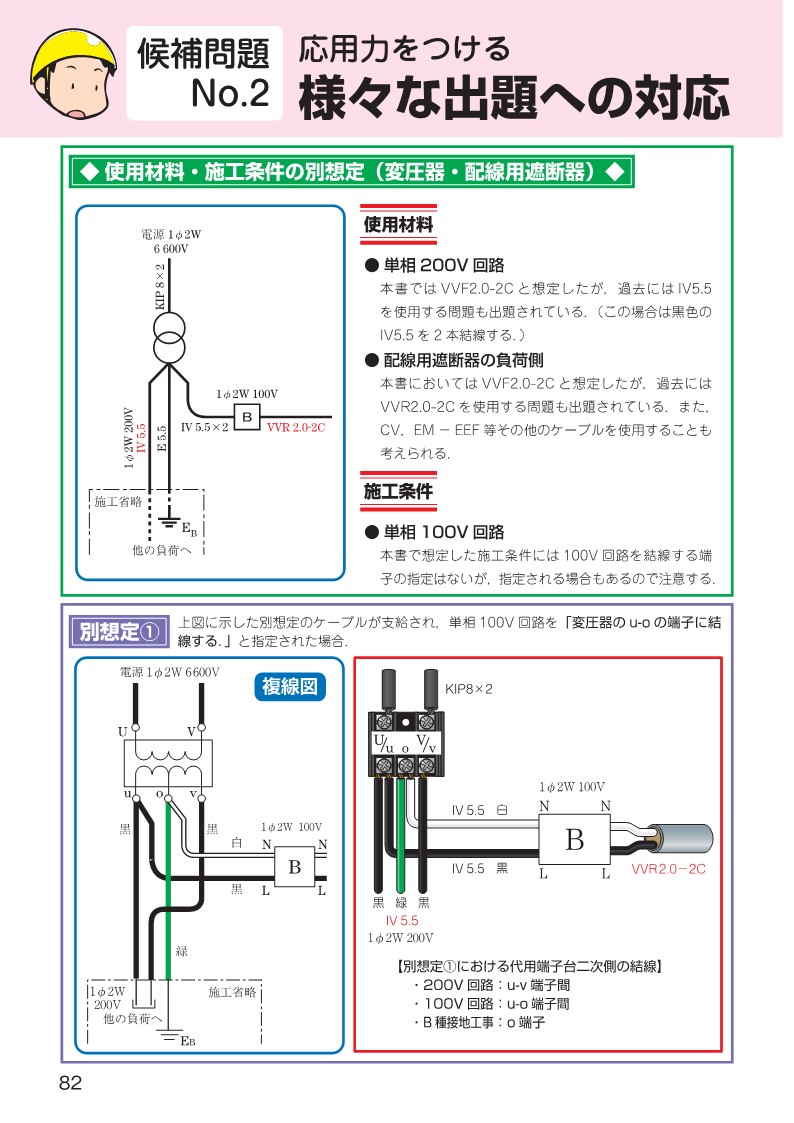

施工条件等を想定して候補問題を練習しよう

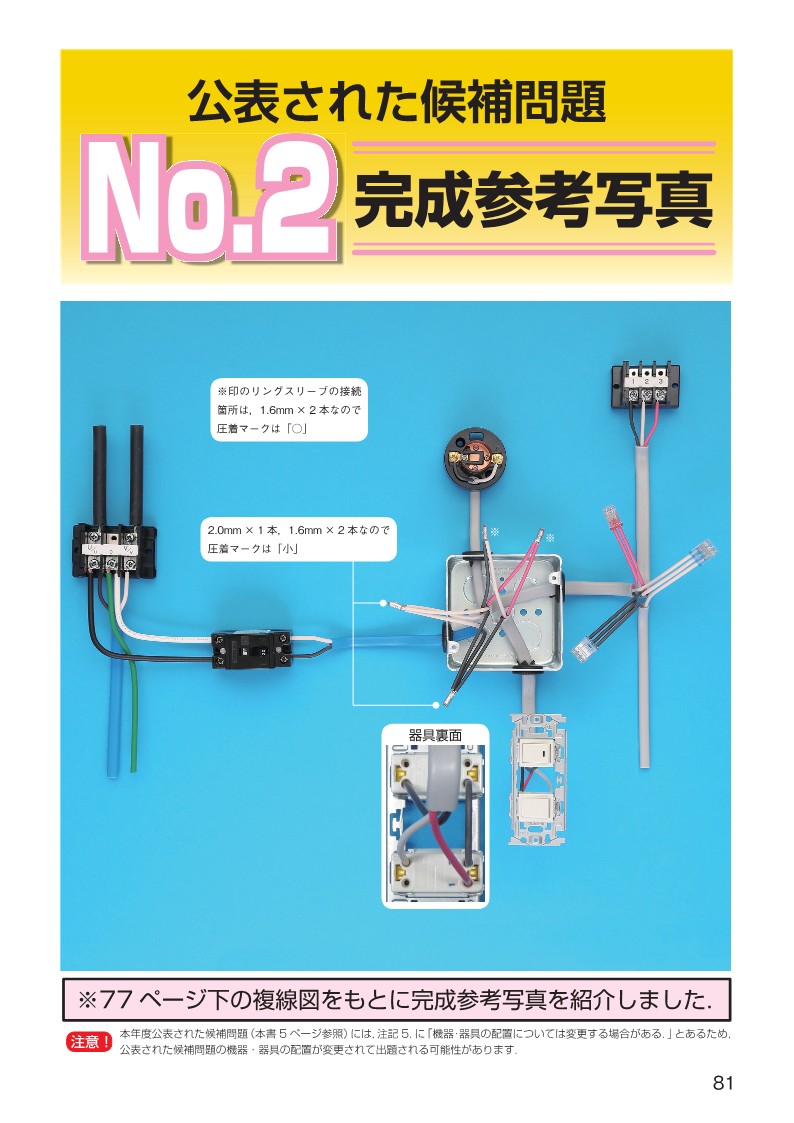

候補問題No.1とその解説

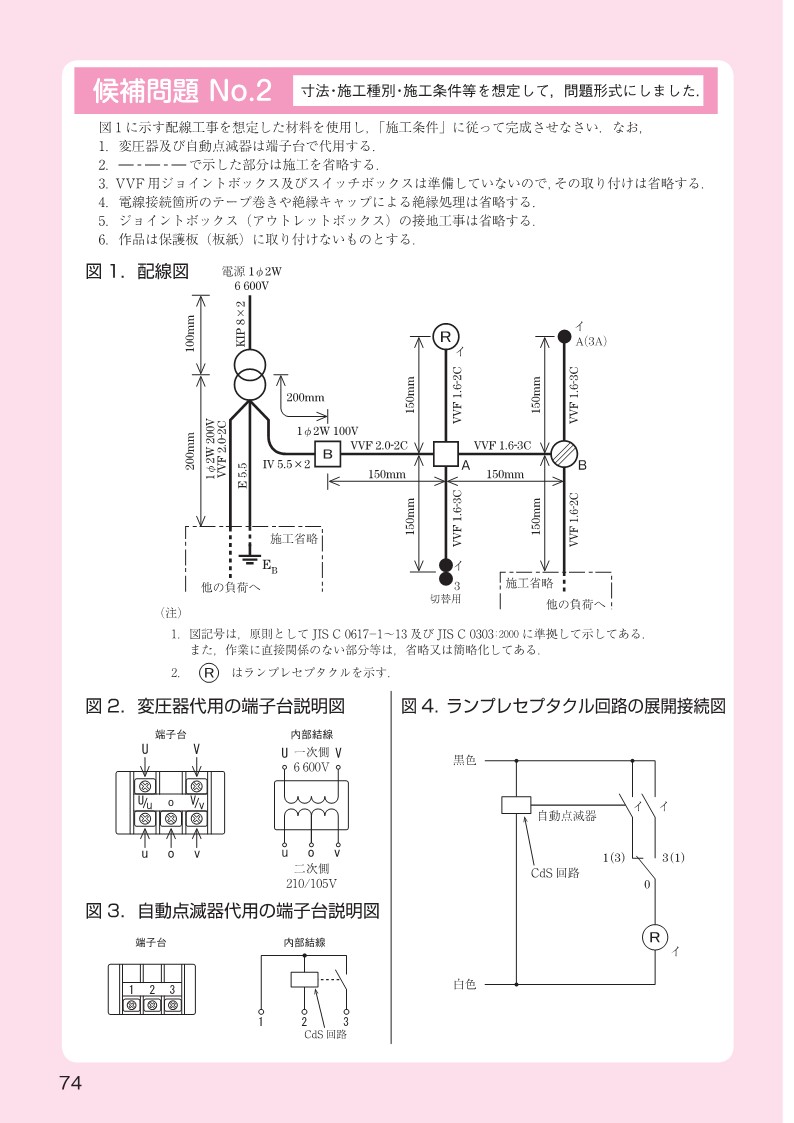

候補問題No.2とその解説
候補問題No.3とその解説
候補問題No.4とその解説
候補問題No.5とその解説
候補問題No.6とその解説
候補問題No.7とその解説
候補問題No.8とその解説
候補問題No.9とその解説
候補問題No.10とその解説
合格判定基準と欠陥例について
本書の想定で練習するために必要な材料一覧
複線図・展開接続図のトレースでトレーニング

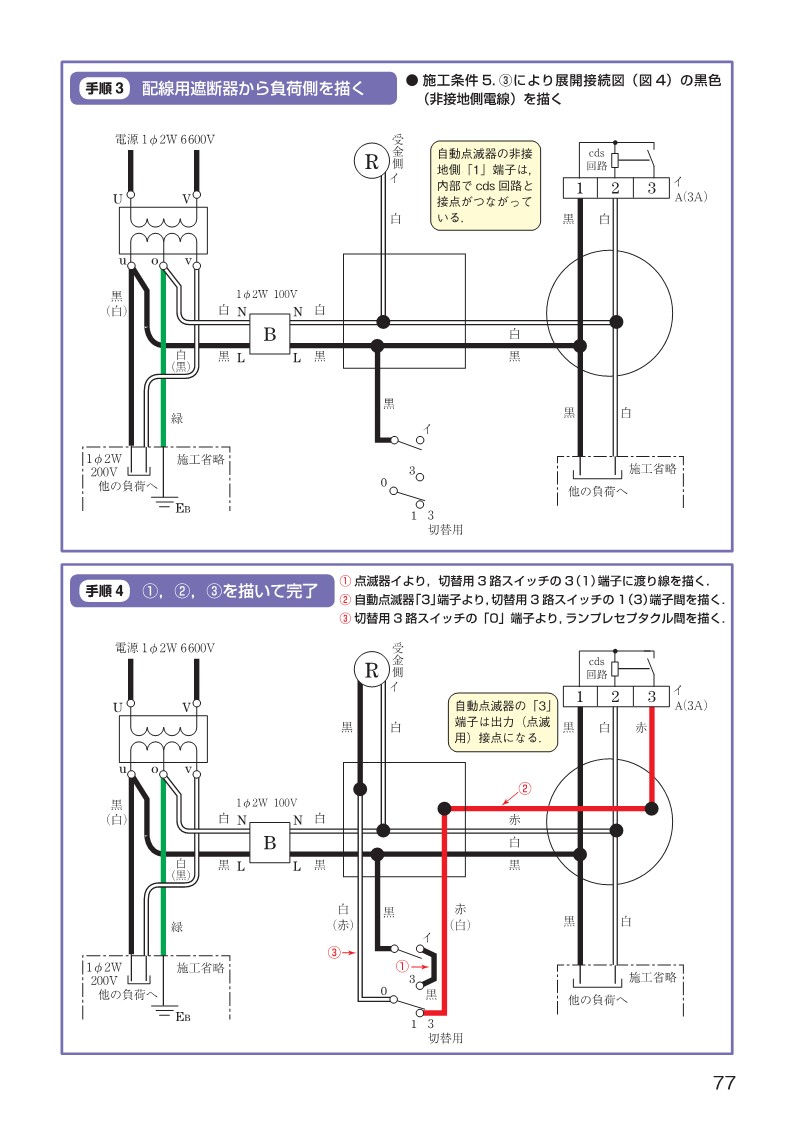

候補問題No.1 複線図・展開接続図の描き方の手順
候補問題No.2 複線図・展開接続図の描き方の手順
候補問題No.3 複線図・展開接続図の描き方の手順
候補問題No.4 複線図・展開接続図の描き方の手順
候補問題No.5 複線図・展開接続図の描き方の手順
候補問題No.6 複線図・展開接続図の描き方の手順
候補問題No.7 複線図・展開接続図の描き方の手順
候補問題No.8 複線図・展開接続図の描き方の手順
候補問題No.9 複線図・展開接続図の描き方の手順
候補問題No.10 複線図・展開接続図の描き方の手順
